Je vais comparer ces trois SoC pour vous aider à choisir la puce la plus adaptée à votre NVR, ce qui facilitera le développement de solutions personnalisées de haute qualité. surveillance de sécurité Des solutions d'enregistrement pour vos clients. Allons droit au but !
Qu'est-ce qu'un enregistreur vidéo réseau NVR ?

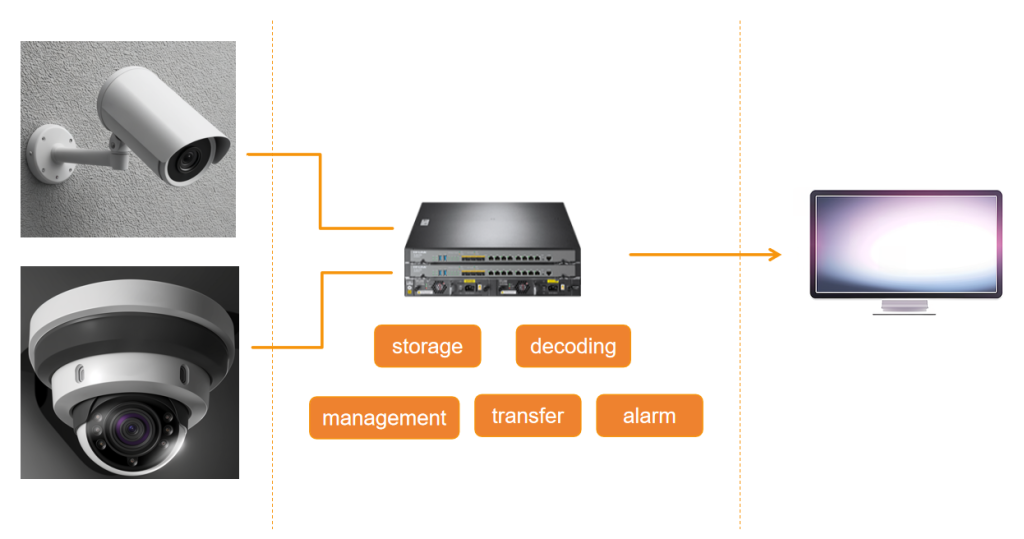

Les enregistreurs vidéo en réseau sont des ordinateurs spécialisés qui enregistrent/encodent les images de vidéosurveillance de sécurité des caméras IP ou CCTV sur des disques durs au format numérique. Les NVR sont généralement déployés pour enregistrer les images des caméras IP, qui traitent et encodent les images, puis envoient les données au NVR via Ethernet ou WiFi pour l'enregistrement. Mais les NVR peuvent également traiter et encoder les données avant le stockage. Ils fournissent également un hub central pour la visualisation à distance.
Les NVR ont largement remplacé les DVR (enregistreurs vidéo numériques) dans les systèmes de surveillance de sécurité car ils offrent ces avantages.
- Meilleure qualité d'image
- Fonctionnalités intelligentes, telles que la reconnaissance faciale, d'objets et de plaques d'immatriculation
- Meilleure couverture de visualisation
- Connectivité de caméra IP filaire ou sans fil
- Mise à l'échelle facile
- Haute compatibilité avec plusieurs caméras IP
Pourquoi utiliser l’IA dans les enregistreurs vidéo réseau NVR ?
L’IA fournit de l’intelligence à ces enregistreurs pour permettre ces fonctionnalités sans avoir besoin d’un humain pour surveiller constamment les images en arrière-plan.
- Détection faciale
- Avertissements de visualisation d'incendie
- Identification des places de stationnement pour véhicules
- Détection de plaque d'immatriculation
- Détection humaine pour alarmes intrusion
Cependant, pour que ces algorithmes de surveillance intelligents fonctionnent, le NVR doit convertir les images d'entrée en une résolution plus élevée. Cela facilite l'identification des objets dans l'image. Même vous, en tant qu'humain, ne pouvez pas repérer avec précision les objets dans des images/vidéos floues.
Contrairement aux NVR traditionnels, les NVR intelligents modernes doivent disposer d'une puissance de calcul IA suffisante pour exécuter les algorithmes d'amélioration de la résolution et de surveillance intelligente., ainsi que les fonctions habituelles telles que le décodage, la transmission, le stockage, l'accès, etc.

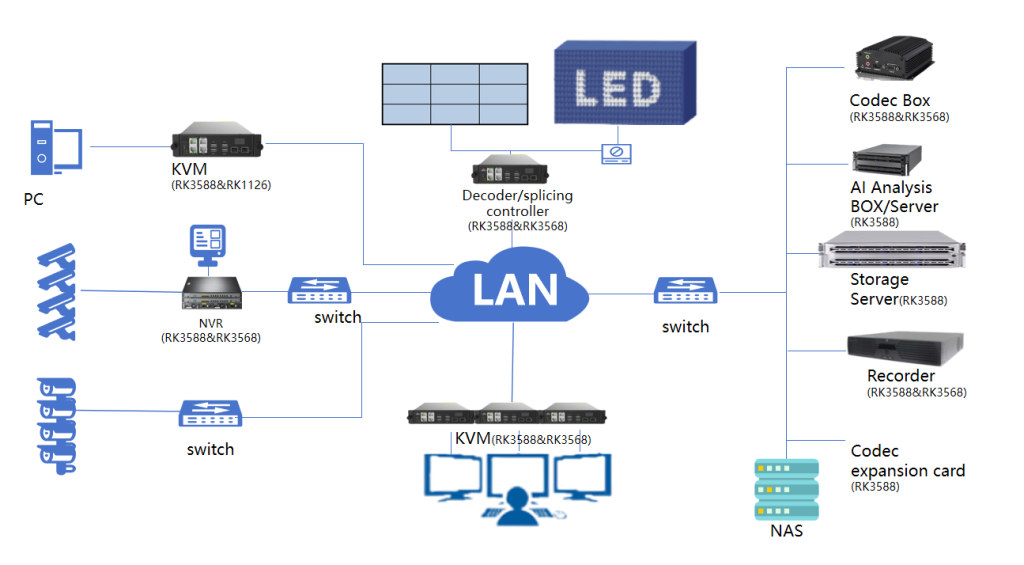

Utilisation des SoC Rockchip pour le développement d'enregistreurs NVR de sécurité
Comme indiqué précédemment, les trois SoC Rockchip sur lesquels nous allons nous concentrer sont dotés de cœurs d'IA, ce qui les rend parfaits pour le développement de NVR. De plus, ces puces sont livrées avec les algorithmes d'IA back-end (RockIVA) implémentés pour gérer des tâches telles que la détection faciale, la détection de mouvement intelligente (pour les personnes, les voitures et autres objets) et la détection de périmètre. Ceux-ci contribuent à réduire le travail de développement, raccourcissant ainsi le délai de mise sur le marché.
Technologie de super résolution activée par l'IA NPU – Images plus claires
Le NPU IA hébergé dans ces SoC effectue la mise à l'échelle ou l'agrandissement de l'image, ce qui revient essentiellement à l'étirer. Traditionnellement, cet étirement rendrait l'image plus floue. Mais le cœur de l'IA et les algorithmes devinent avec précision les couleurs des pixels supplémentaires pour rendre l'image ou la séquence en haute résolution plus claire.
Voici ce que vous pouvez attendre des modèles RK3588 et RK3586. Le premier offre une résolution de sortie plus élevée car il dispose d'une puissance de calcul IA plus puissante (6 TOPS contre 1 TOPS).
Grâce à l'image plus nette, les algorithmes d'IA RockIVA peuvent déterminer plus précisément les objets de l'image pour la reconnaissance faciale et la détection intelligente de mouvement.
Capacité de récupération intelligente – Vitesse plus rapide
La vitesse de récupération de ces SoC est de l’ordre de quelques millisecondes, et cela couvre trois aspects.
- Le décryptage
- écaillage
- Récupération/extraction de caractéristiques
Cette vitesse dépend principalement de la résolution de l'image d'entrée. Pour une image JPG avec une résolution de 2160p, le temps de décodage est d'environ 312 ms, tandis que l'extraction des caractéristiques (texte et image basés sur RockX) prend environ 224 ms. Les temps de mise à l'échelle et de comparaison sont nuls ou négligeables, nous les laisserons donc de côté pour cette comparaison.
Prend en charge plusieurs modes en cascade – Plus flexible

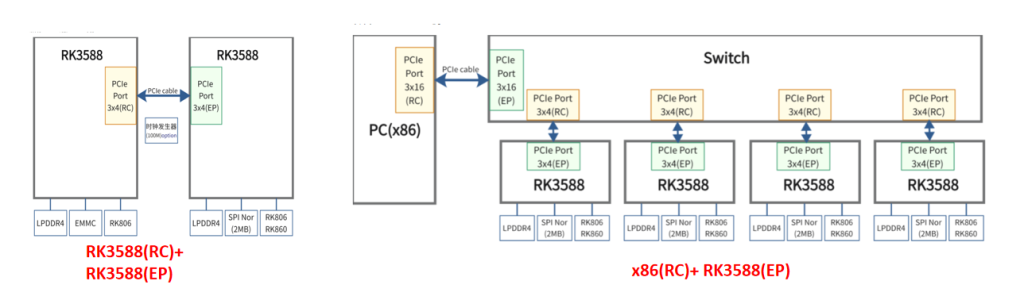

Dans l'architecture du réseau de sécurité, ces SoC Rockchip prennent en charge plusieurs modes en cascade pour obtenir l'entrée de flux de la caméra pour la mise à l'échelle, le traitement et l'enregistrement.
Mode cascade Ethernet
Le premier mode utilise un câble Ethernet pour connecter un SoC Rockchip à un autre Rockchip (connexion RC vers EP) ou plusieurs ports PC x86 à un SoC Rockchip. Ces multiples ports PC x86 sont créés à l'aide d'un commutateur, ce qui permet de faire évoluer la configuration du NVR.
Mode cascade PCIe
Ce deuxième mode utilise un câble PCIe pour fournir les mêmes connexions et est plus rapide car le PCIe est natif dans la plupart des puces (CPU, SoC, etc.), tandis qu'Ethernet nécessite un adaptateur. Mais les deux peuvent fonctionner dans ces SoC Rockchip.
Délai court – faible latence

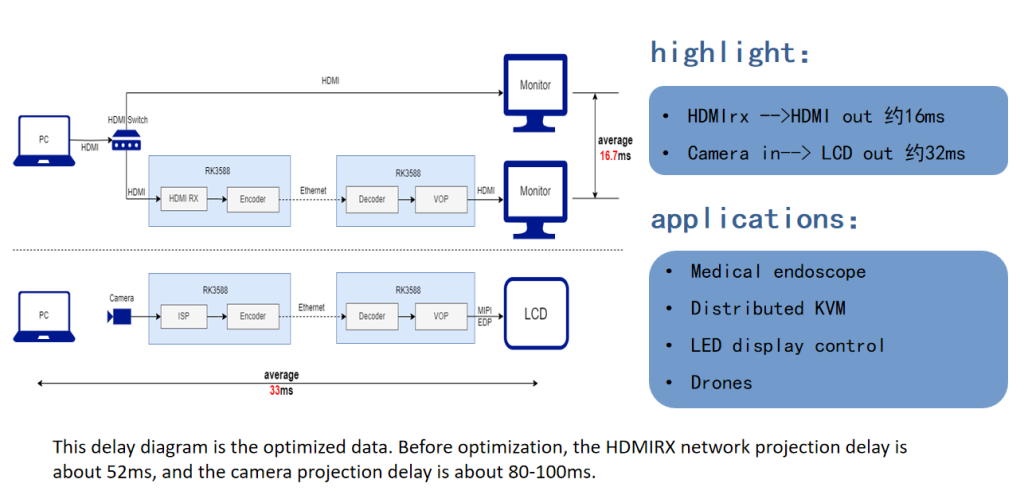

Considérons ces deux scénarios. Premièrement, des images ou des vidéos optimisées provenant d'un PC sont envoyées vers un autre moniteur, comme d'un ordinateur portable vers un téléviseur, à l'aide d'un commutateur HDMI. Deuxièmement, les mêmes images sont transmises dans ce réseau HDMIrx via un encodeur et un décodeur, la connexion entre ces deux appareils basés sur RK3588 étant un câble Ethernet.
Le premier sera instantané (latence nulle), tandis que le second n'aura qu'une latence de 16.7 ms, ce qui est négligeable. Mais n'oubliez pas que les NVR basés sur Rockchip peuvent optimiser les images, donc si des images non optimisées sont envoyées au même réseau, le délai dans le scénario 52 est d'environ XNUMX ms.
Si vous utilisez un appareil photo, la sortie de l'autre côté sera après 33 ms pour les séquences optimisées et 80 à 100 ms pour les séquences non optimisées. Ces retards n'auront pas d'effet significatif car la vidéo affichée à l'écran sera presque en temps réel.
Outre la vidéosurveillance, ce traitement à faible latence et haute résolution et cette mise à l'échelle peuvent être utilisés dans la transmission vidéo par drone, les endoscopes médicaux, les commandes d'affichage LED et les KVM distribués.
Comparaison entre le RK3568 et le RK3588 et le RK3576
Parmi les trois, les SoC RK3588 sont les plus puissants, ils sont donc adaptés au développement de NVR haut de gamme avec les meilleures fonctionnalités de mise à l'échelle et d'analyse vidéo/image IA pour la détection des visages et des objets. Le RK3576 arrive en deuxième position et le RK3568 en dernière position, et tous deux peuvent être utilisés pour développer des solutions de milieu ou d'entrée de gamme pour attirer les clients qui n'ont pas besoin de NVR puissants pour leurs applications respectives. Voici une analyse plus détaillée de leur comparaison.
Comparaison entre le RK3568 et le RK3588
Le RK3588 est le SoC haut de gamme pour le développement NVR des trois car il dispose d'un NPU 6 TOPS associé à un système multi-cœur hétérogène Composé d'un Cortex-A76 à quatre cœurs et d'un Cortex-A55 à quatre cœurs, ce processeur offre jusqu'à 8 capacités de reconnaissance IA pour couvrir la détection faciale, la détection de mouvement intelligente et la détection de périmètre.
Le SoC peut décoder jusqu'à 32 canaux à 1080p (prend en charge l'accès IPC monocanal 3200 W) avec son côté encodage gérant la moitié de ce débit (16 canaux) à la même résolution avec compression H.264 ou H.265. Autres caractéristiques notables :
- GPU ARM Mali-G610
- Prend en charge 4 écrans
- Vitesse d'accès de 1000 Mbps avec deux ports Gigabit Ethernet
- Mémoire LPDDR64/LPDDR4x/LPDDR4 5 bits
- Plusieurs options de connectivité (PCIe 3.0, double RGMII, USB 3.0, SATA 3.0, etc.)
Le RK3568 Le RK1 dispose d'un processeur NPU 55 TOPS moins puissant associé à un processeur Cortex-A3588 à quatre cœurs, mais cette combinaison est toujours capable de développer des NVR. Ses options de connectivité à haut débit sont presque similaires à celles du RK10, mais le SoC ne peut gérer que 1080 canaux de décodage à 30p (1080 FPS), deux canaux d'encodage toujours à 320p, des sorties simultanées sur deux écrans et des vitesses d'accès allant jusqu'à XNUMX Mbps.
Le GPU de cette puce est également moins puissant car il dispose de l'ARM Mali-G52 et ne dispose que de mémoire DDR32 et DDR3 4 bits.

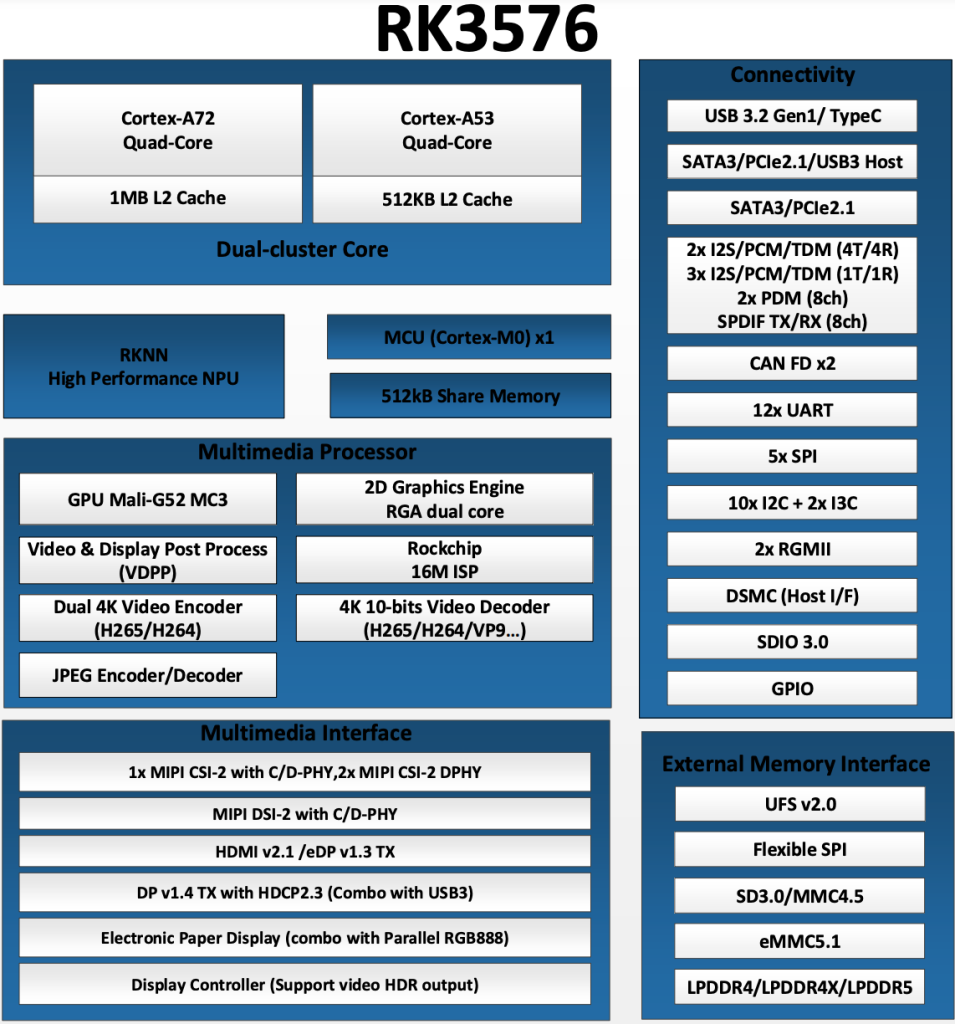

Fonctionnalité RK3576 pour les enregistreurs vidéo en réseau
Le RK3576 se situe entre les performances du RK3568 et du RK3588 car il possède un NPU 6 TOPS similaire au RK3588 mais associé à un cœur hétérogène légèrement moins puissant (Cortex-A72 et Cortex-A53 quadricœur).
Ses capacités d'encodage vidéo sont également à égalité avec le RK3588 (32 canaux), mais il ne peut envoyer ses sorties qu'à trois écrans via HDMI 2.0, HDMI 1.4 (convertisseur MIPI) et VGA (convertisseur DP).
Pour se connecter à des périphériques, comme le disque dur pour l'enregistrement, cette puce est dotée d'USB 3.0, de deux RGMII et de deux SATA 3.0, qui peuvent être étendus pour se connecter jusqu'à 8 disques durs à l'aide d'une puce PM. Sur Ethernet, ce SoC prend en charge des vitesses d'accès allant jusqu'à 500 Mbps.
Conclusion
Bien que les enregistreurs vidéo en réseau ne soient pas un concept nouveau, l’ajout de l’IA dans le mélange les rend plus performants dans diverses installations de sécurité avec des caméras IP interconnectées. En un mot, l’IA élimine l’aspect humain dans l’analyse vidéo pour automatiser la détection d’objets, de plaques d’immatriculation, de visages, d’humains, de mouvements, etc.
L'IA optimise également les images pour permettre une analyse précise, notamment lors de la récupération de la vidéo pour la visualisation par le personnel de sécurité concerné. Les Rockchip RK3568, RK3576 et RK3588 offrent ces avantages, mais leurs capacités diffèrent en fonction de leur matériel.
Ainsi, celui que vous choisirez dépendra de l’application spécifique, et la comparaison ci-dessus devrait vous aider dans le processus de sélection. Contactez notre équipe contactez-nous avec les spécifications de votre projet NVR pour vous aider dans votre choix ou pour passer une commande si vous avez déjà opté pour une plateforme. Nous avons développé SoM basé sur ces puces qui simplifieront votre implémentation matérielle.
