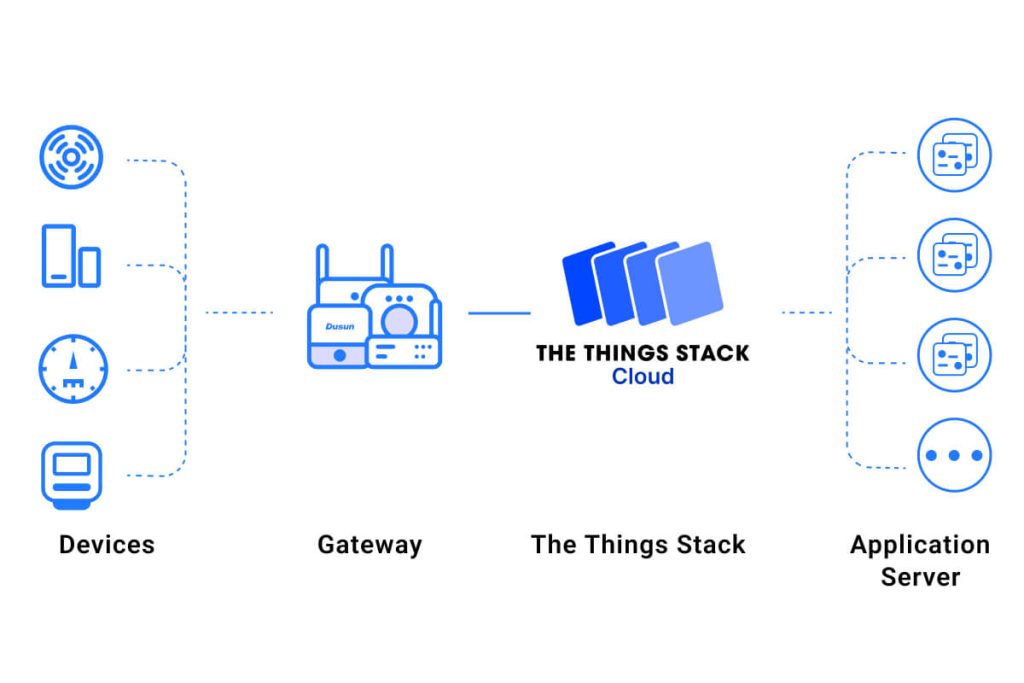

Dusun Passerelle LoRaWAN exécute un système d'exploitation basé sur Linux pour implémenter une solution de transitaire de packages LoRa intégrant le TTN (The Things Network) pour compléter le canal de téléchargement de données.
TTN est The Things Network, un écosystème collaboratif mondial de l'Internet des objets qui crée des réseaux, des appareils et des solutions à l'aide de LoRaWAN. The Things Network exécute The Things Stack Community Edition, qui est un réseau LoRaWAN participatif, ouvert et décentralisé. Ce réseau est un excellent moyen de commencer à tester des appareils, des applications et des intégrations, et de se familiariser avec LoRaWAN.
Transitaire de paquets: Dusun les passerelles utilisent Semtech UDP Packet Forwarder pour gérer la connexion avec TTN.
| Plateforme | TTN | ChirpStack | AWS |
| Transitaire de paquets | Paquet UDP Semtech Transitaire | Paquet UDP Semtech Transitaire | Poste de base |
Étapes de configuration
Étape 1 : Configuration dans TTN (The Things Network)
Dans ce document, prenons The Things Stack Community Edition comme exemple.
Remarque : The Things Network est passé à The Things Stack Community Edition en 2021, nous prenons ici TTN et The Things Stack Community Edition comme équivalents.
Les étapes détaillées de configuration dans The Things Network sont présentées ci-dessous,
a) Choisissez la bonne région et créez un compte dans le lien https://console.cloud.thethings.network/

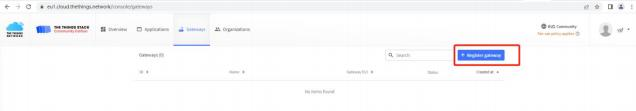

b) Connectez-vous à Console et sélectionnez Passerelle d'enregistrement

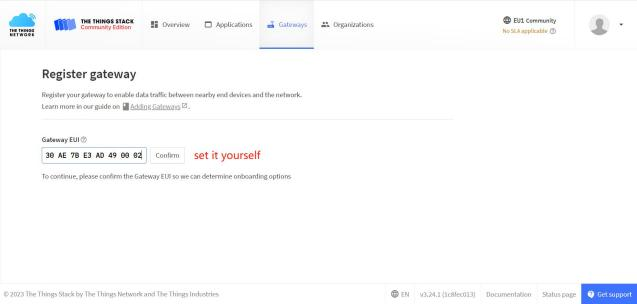

c) Personnalisez une EUI unique et elle sera utilisée à l'étape suivante lorsque vous configurerez le Dusun passerelle.
d) Remplissez l'ID de la passerelle, le nom et le plan de fréquences enregistrés sur l'étiquette de la passerelle, puis cliquez sur « Enregistrer la passerelle ».

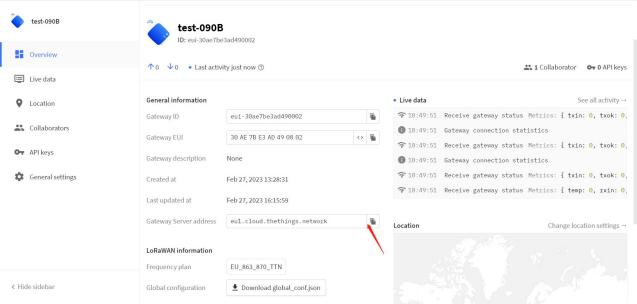

Ensuite, la passerelle est enregistrée avec succès et nous obtenons maintenant « l'adresse du serveur de passerelle », qui sera utilisée à l'étape suivante.
Étape 2 : Configuration dans Dusun Réseaus

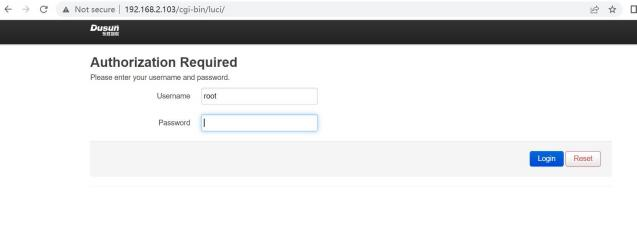

a) Connectez-vous à la passerelle en utilisant l'adresse IP obtenue de votre routeur, nom d'utilisateur par défaut : root, mot de passe: racine

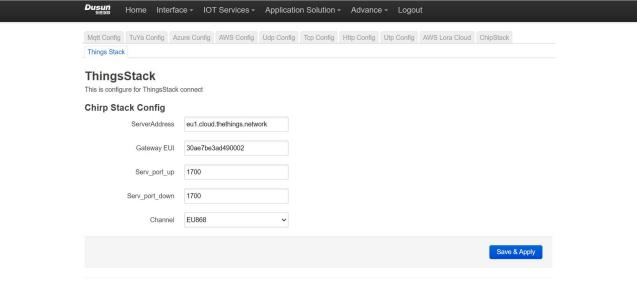

b) Basculez vers « Services IOT -> Cloud Config -> The Things Stack » ;
Remplissez le domaine correct que nous venons d'enregistrer, « eu1.cloud. the Things.network », remplissez la passerelle EUI que vous avez définie auparavant, puis cliquez sur Enregistrer et appliquer.
Étape 3 : Vérifiez l'état de la connexion sur TTN

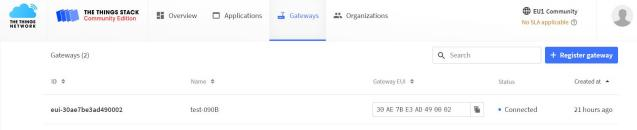

a) Connectez-vous à la console, on voit que la passerelle est correctement connectée,

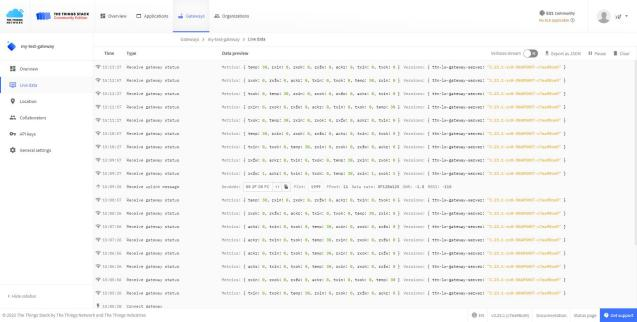

b) Sélectionnez la passerelle créée tout à l'heure, le message de la passerelle est visible dans l'écran Données en direct
Connecter l'appareil LoRaWANs
Étape 1 : Créer une application

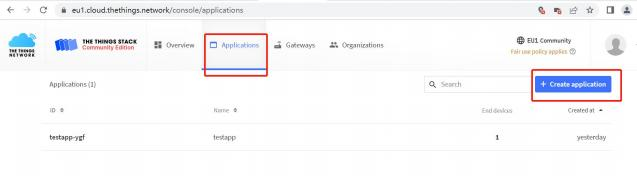

Créez l'application étape par étape sur la console TTN.
Étape 2 : Enregistrez l'appareil LoRaWANs

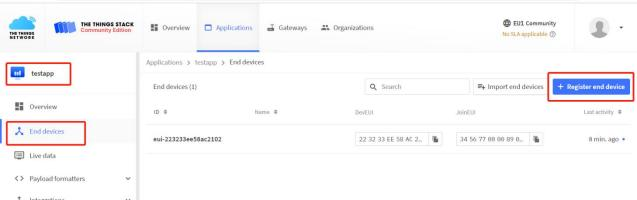

Sélectionnez l'application créée tout à l'heure, allez dans l'onglet « Appareils terminaux » et cliquez sur « Enregistrer l'appareil final ».

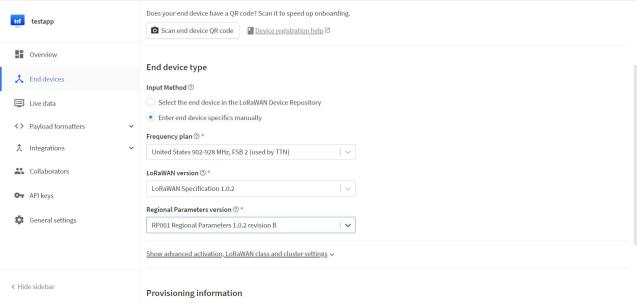

Ici, nous spécifions la configuration manuellement, vous pouvez également choisir de la sélectionner dans le référentiel de périphériques LoRaWAN. C'est à vous. Dans cet exemple, le plan de fréquences du périphérique final est US 902-928 MHz, le même que celui du Dusun passerelle.

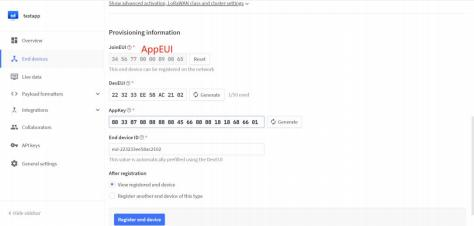

Remplissez les paramètres, puis cliquez sur « Enregistrer le périphérique final ».
Vous pouvez obtenir ces paramètres auprès du fabricant de l'appareil ou les définir vous-même sur l'appareil à l'aide d'un outil.

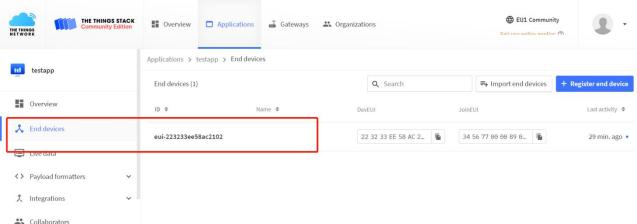

L'appareil final est désormais enregistré.
Étape 3 : Envoyer un message

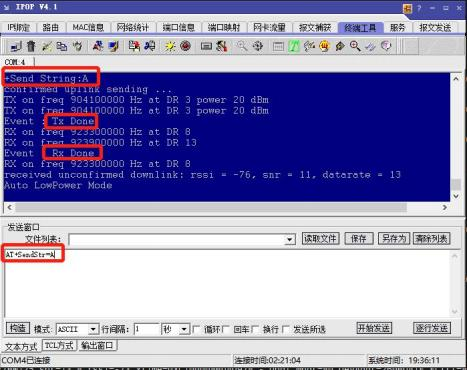

Dans cet exemple, nous utilisons l'application IPOP pour connecter un PC à l'appareil via le port série. Et simulez l’envoi de messages en liaison montante. Vous pouvez utiliser votre méthode.
Vous pouvez désormais voir les messages sur la page « Données en direct » de l'appareil final.
Dans le même temps, vous pouvez consulter la page « Données en direct » de la passerelle pour vous assurer que la passerelle a reçu un message de liaison montante du périphérique final.
