1 Description du produit du panneau à écran tactile domotique DSGW-120V2
La centrale domotique DSGW-120 à écran tactile est équipée d'un processeur PX30 Quad Core ARM Cortex-A35. Il s'agit d'un panneau de commande domotique multifonctionnel conçu pour gérer et optimiser votre expérience de maison intelligente, permettant aux développeurs de passerelles IoT de contrôler facilement tous les appareils à partir d'un seul emplacement.
Il prend en charge plusieurs protocoles, dont Zigbee et Z-Wave, et dispose d'une fonction d'interphone vocal. Bénéficiant d'une grande programmabilité et d'une documentation complète, le DSGW-120 permet un développement secondaire au niveau matériel pour créer des applications personnalisées qui répondent à vos besoins spécifiques. Cet appareil est particulièrement adapté aux développeurs qui créent des solutions de passerelle Internet des objets (IoT).
Doté d'un puissant processeur PX30 Quad Core ARM Cortex-A35, d'un écran tactile capacitif IPS de 8 pouces, de 2 Go de RAM et de 8 Go de stockage eMMC, il offre des performances homogènes et un espace de stockage suffisant pour tous vos besoins en matière de maison intelligente.
Avec la possibilité de communiquer à l'aide de protocoles tels que Zigbee 3.0, Z-Wave, Bluetooth 5.2 et Wi-Fi2.4. Cet appareil peut fonctionner avec divers appareils, quels que soient leurs protocoles.
Avec le microphone et le haut-parleur intégrés, vous pouvez utiliser des commandes vocales pour contrôler vos appareils intelligents. De plus, vous pouvez engager des conversations bidirectionnelles avec les visiteurs via la sonnette de la caméra en utilisant l'appareil.
Conçu pour être compatible avec les types de plates-formes domotiques, telles que Home Assistant et openHAB, qui sont des solutions open source largement utilisées pour la domotique. Ces plates-formes peuvent facilement intégrer et gérer de nombreux appareils domestiques intelligents.

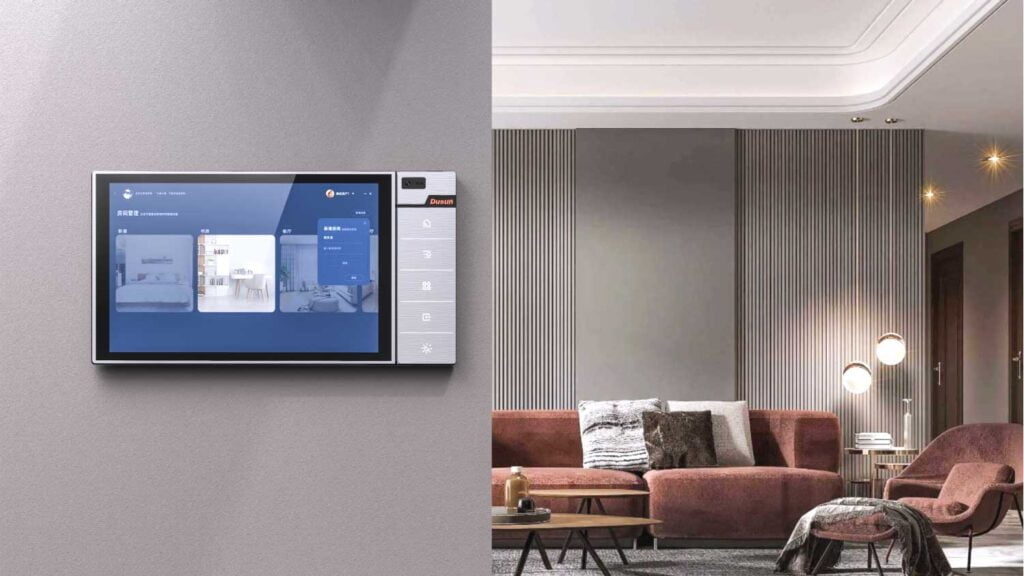

Conçu pour une installation facile à l'aide d'un montage mural, qui offre un aspect propre et épuré,
réduire l'encombrement et améliorer l'apparence générale de l'espace.
2 Exigences mécaniques de l'écran tactile domotique DSGW-120V2
3 Spécification du panneau domotique DSGW-120V2
| Produit | Paramètre |
|---|---|
| Processeur | PX30 |
| RAM | 2GB |
| eMMC | 8GB |
| TF | Jusqu'à 128GB |
| OS | Android 11 |
| Alimentation | CA 12~24V/2A, CC Type C 5V/3A |
| Interface | 1* port WLAN/LAN 10/100 Mbps, 1*RS485 |
| OUI | 1 * emplacement micro SIM |
| Appareil photo | 5 millions de pixels, caméra de profondeur panoramique |
| carte SD | 1 * emplacement SD |
| Microphone | 1 |
| Speaker | 1 |
| RTC | Horloge en temps réel alimentée par la batterie embarquée |
| batterie Li | 1500mAH |
| Mise sous tension automatique | Lorsque la source d'alimentation principale est perdue, la fonction de mise sous tension automatique du système active et utilise la batterie. De même, lorsque la source d'alimentation principale est restauré, le système y revient automatiquement. |
| Bouton de réinitialisation | Bouton de réinitialisation d'usine. Pour réinitialiser la passerelle à ses paramètres d'usine d'origine, appuyez sur et maintenez-le pendant plus de 10 secondes |
| Interrupteur d'alimentation | ALLUMÉ ÉTEINT |
| Voyant d'alimentation | Lorsque l'appareil s'allume, le voyant d'alimentation devient vert. L'indicateur La LED passe au rouge si la batterie est faible |
| Performances Wi-Fi | · Norme LAN sans fil IEEE : IEEE802.11n ; IEEE802.11g ; IEEE 802.11b · Débit de données: Mode standard IEEE 802.11b : 1,2,5.5,11 Mbps Mode standard IEEE 802.11g : 6,9,12,18,24,36,48,54, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX Mbit/s IEEE 802.11n : MCS0~MCS7 @ bande HT20/ 2.4 GHz MCS0 ~ MCS7 @ bande HT40/ 2.4 GHz · Sensibilité : HT40 MCS7 : -70dBm@10% PER(MCS7) /bande 2.4GHz HT20 MCS7 : -71dBm@10% PER(MCS7) /bande 2.4GHz · Puissance de transmission: IEEE 802.11n : 16dBm @HT20/40 MCS7 /bande 2.4GHz IEEE 802.11g : 16 dBm à 54 MHz IEEE 802.11b : 18 dBm à 11 MHz · Sécurité sans fil : WPA/WPA2, WEP, TKIP et AES · Mode de fonctionnement : pont, passerelle, client AP · Portée : 50 mètres minimum, champ libre · Puissance de transmission : 17 dBm · Taux de transmission le plus élevé : 300 Mbps · Décalage de fréquence : +/- 50KHZ · Gamme de fréquence (MHz) : 2412.0~2483.5 · Basse fréquence (MHz):2400 · Haute fréquence (MHz) : 2483.5 · Eirp (puissance rayonnée isotopiquement équivalente) (mW) <100 mW · Bande passante (MHz):20MHz/40MHz · Modulation : BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM |
| Performances Zigbee3.0 | · Portée : 100 mètres minimum, champ libre · Puissance de transmission : 17.5 dBm · Taux de transmission le plus élevé : 2 Mbps · Décalage de fréquence : +/- 20KHZ · Sensibilité de réception : -94 dBm · Gamme de fréquence (MHz) : 2401.0~2483.5 · Basse fréquence (MHz):2400 · Haute fréquence (MHz) : 2483.5 · Eirp (puissance rayonnée isotopiquement équivalente) (mW) <100 mW · Bande passante (MHz):5MHz · Modulation : OQPSK |
| Performances Bluetooth | · Puissance d'émission : 19.5 dBm · Portée : 150 mètres maximum, champ ouvert · Sensibilité de réception : [email protected]%BER, 1Mbps · Décalage de fréquence : +/-20KHZ · Gamme de fréquence (MHz) : 2401.0~2483.5 · Basse fréquence (MHz):2400 · Haute fréquence (MHz) : 2483.5 · Eirp (puissance rayonnée isotopiquement équivalente) (mW) <10 mW · Bande passante (MHz):2MHz · Modulation : GFSK |
| Performances Z-wave | · Puissance TX jusqu'à 13dBm (20mW) · Sensibilité RX : @100kbps-97.5dBm · Portée : 100 mètres minimum, terrain ouvert · Fréquence par défaut : 916 MHz (différent pays avec différents la fréquence) |
| LTE Chat M1 | · Lecteur de disquettes LTE : B2/B4/B5/B12/B13 · WCDM : B2/B4/B5 · Débit de données LTE FDD : 10(DL)/5(DL) |
| Ethernet | · 10/100 Mbit/s |
4 Exigence QA du panneau de commande domotique DSGW-120V2
| Informations Description | Standard (Oui) Personnalisé (Non) |
| Test ESD | OUI |
| Analyse d'antenne RF | OUI |
| Test de l'environnement | OUI |
| Test de fiabilité | OUI |
| Certification | FCC, CE, RoHs |

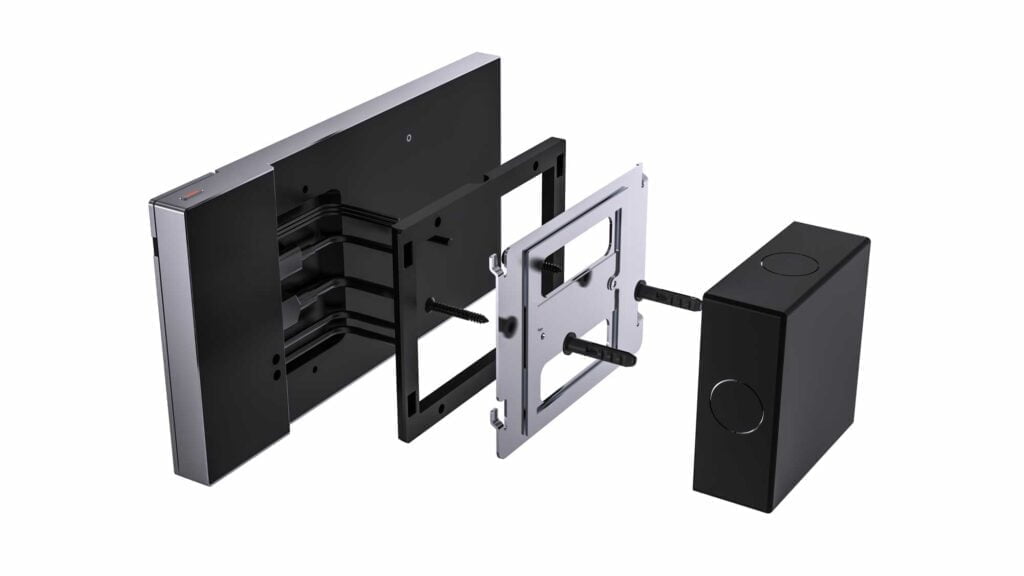

5 Installation du panneau à écran tactile domotique DSGW-120V2 à montage mural
documentation
DusunIoT propose un ensemble complet de ressources de développement, notamment QUICK START, SDK, packaging du micrologiciel, micrologiciel du module, outils, divers logiciels tiers, etc.
