Liste des modèles (connectivité)
Catégorie A (en stock, délai de livraison : 1 à 2 semaines)
| Modèle | Wifi 2.4G/5G | Zigbee 3.0 |
|---|---|---|
| DSGW-130-1 | ● | ● |
1. Description du produit
1.1. Objectif et description

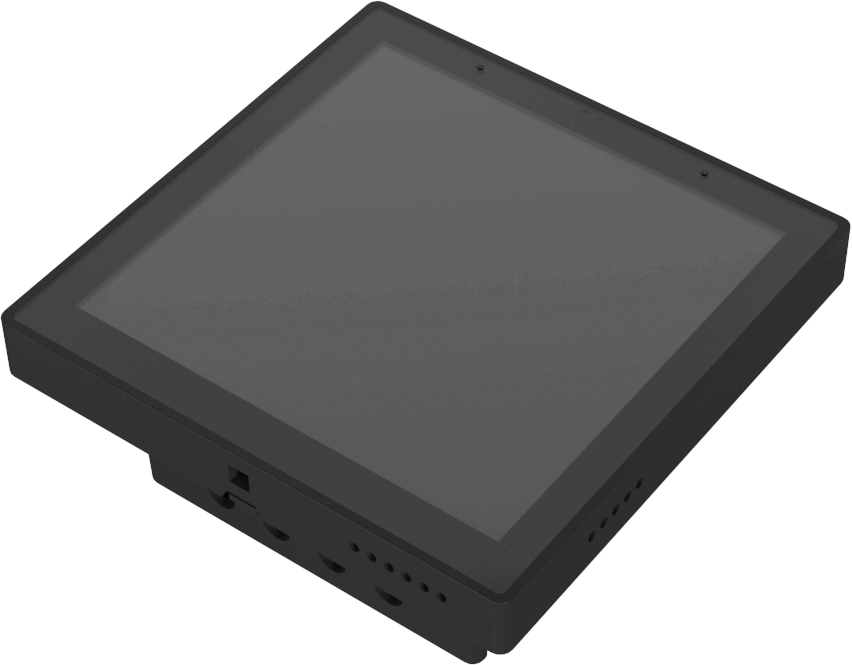

Le panneau de commande à écran tactile mural DSGW-130 Smart Home est un panneau de commande à écran tactile multifonctionnel avec processeur quad-core PX30, conçu pour la domotique intelligente. Le DSGW-130 prend en charge Zigbee et Wi-Fi 2.4/5G, ainsi que la fonction vocale, qui convient à toutes sortes de scénarios dans les solutions de maison intelligente.
Le DSGW-130 prend en charge le développement secondaire, qui permet aux utilisateurs de créer leurs propres applications pour répondre à leurs besoins spécifiques en fonction du matériel, à l'aide de ressources de développement et de documentation. L'appareil est particulièrement adapté aux solutions de domotique intelligente.
1.2. Résumé des caractéristiques du produit
- Composants matériels hautes performances
Doté du puissant processeur ARM Cortex-A30 quadricœur PX35, d'un écran tactile capacitif IPS de 4 pouces, de 1 Go de RAM et de 8 Go de mémoire Flash eMMC, il offre une capacité de calcul haute performance et beaucoup d'espace de stockage pour tous vos besoins en matière de maison intelligente. - Prend en charge plusieurs protocoles pour un accès rapide aux appareils
Prend en charge la communication via Zigbee 3.0, Wi-Fi 2.4/5G et d'autres protocoles. - Microphone intégré et haut-parleur
Avec le microphone et le haut-parleur intégrés, vous pouvez utiliser des commandes vocales pour contrôler les appareils intelligents (support matériel, développement logiciel personnalisé).
2. Détail du produit

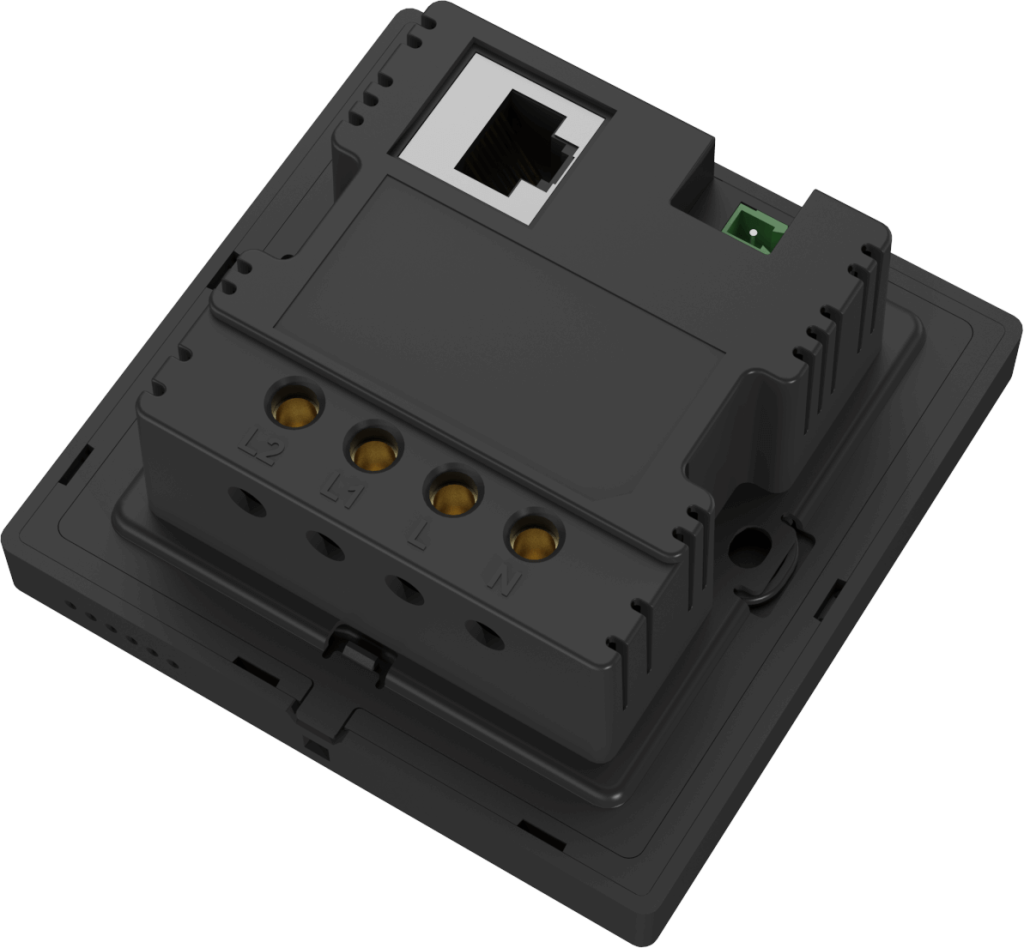

2.1. Interface et dimensions
2.2. Schéma fonctionnel du matériel
3. spécification
3.1. Spécifications techniques
| Spécifications techniques | |
|---|---|
| Paramètres matériels et système | |
| Processeur | PX30 Quad-Core Cortex-A35 |
| Système d'exploitation | Android 11 |
| RAM | 1GB |
| eMMC | 8GB |
| Caractéristiques électriques | |
| Source d'alimentation | 100 ~ 240V AC |
| Description de l'interface | |
| Ethernet | 1 port WAN 10/100 Mbit/s |
| RS485 | 1xRS485 |
| Puissance | 220 V L L1 L2 N |
| Général | |
| Conception thermique | Graisse thermique et couvercle de protection en acier inoxydable |
| Méthode d'installation | montage mural |
| Taux IP | IP22 |
| Dimensions (L x P x H) | 86 x 86 x 40 MM (avec socle) 86 x 86 x 10.5 MM (sans socle) |
| Poids | 225g |
| Température de fonctionnement | -10 ℃ ~ 60 ℃ |
| Température de stockage | -20 ℃ ~ 65 ℃ |
| humidité d'exploitation | 10% ~ 90% sans condensation |
| Humidité de stockage | 5% ~ 90% sans condensation |
| Performance de communication | |
|---|---|
| Performances Wi-Fi | Norme LAN sans fil IEEE : IEEE802.11n, IEEE802.11g, IEEE802.11b ● Débit de données : Mode standard IEEE 802.11b : 1,2,5.5,11 Mbps Mode standard IEEE 802.11g : 6,9,12,18,24,36,48,54, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX Mbit/s IEEE 802.11n : MCS0~MCS7 @ bande HT20/ 2.4 GHz MCS0 ~ MCS7 @ bande HT40/ 2.4 GHz MCS0 ~ MCS9 @ bande HT40/ 5 GHz ● Sensibilité : VHT80 MCS9 : -60dBm@10% PER(MCS9) /bande 5GHz HT40 MCS9 : -63dBm@10% PER(MCS9) /bande 5GHz HT40 MCS7 : -70dBm@10% PER(MCS7) /bande 2.4GHz HT20 MCS7 : -71dBm@10% PER(MCS7) /bande 2.4GHz ● Puissance de transmission : IEEE 802.11n : 14dBm @HT20/40 MCS7 /bande 5GHz IEEE 802.11n : 16dBm @HT20/40 MCS0 /bande 5GHz IEEE 802.11n : 16dBm @HT20/40 MCS7 /bande 2.4GHz IEEE 802.11g : 16 dBm à 54 MHz IEEE 802.11b : 18 dBm à 11 MHz ● Sécurité sans fil : WPA/WPA2, WEP, TKIP et AES ● Mode de fonctionnement : pont, client AP ● Portée : 50 mètres maximum, champ libre ● Taux de transmission le plus élevé : 300 Mbps ● Décalage de fréquence : +/- 50KHZ ● Gamme de fréquences (MHz) : 2412.0~2483.5 ● Basse fréquence (MHz):2400 ● Haute fréquence (MHz) : 2483.5 ● Eirp (puissance rayonnée isotopiquement équivalente) (mW) <100 mW ● Bande passante (MHz):20MHz/40MHz ● Modulation : BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM |
| Performances Zigbee | ● Puissance d'émission : 17.5 dBm ● Portée : 100 mètres maximum, champ ouvert ● Sensibilité de réception : -94 dBm ● Décalage de fréquence : +/-20KHZ ● Gamme de fréquences (MHz) : 2400.0~2483.5 ● Basse fréquence (MHz) : 2400 XNUMX ● Haute fréquence (MHz) : 2483.5 XNUMX ● Eirp (puissance rayonnée isotopiquement équivalente) (mW) <100 mW ● Bande passante (MHz) : 5 MHz ● Modulation : OQPSK |
4. Exigence d'AQ
| Informations Description | Standard (Oui) Personnalisé (Non) |
|---|---|
| Test ESD | Oui |
| Analyse d'antenne RF | Oui |
| Tests environnementaux | Oui |
| Test de fiabilité | Oui |
| Zertifizierung beitragen | CE, FCC, RoHS |
5. Informations sur le colis
5.1. Liste de nomenclature
| Description de l'accessoire | Quantité |
|---|---|
| Réseau | 1 |
| Vis de fixation | 2 |
| Manuel utilisateur | 1 |
5.2. Paquet
| Quantité d'emballage | 1 boîte (50 pièces) |
| Emballage MeGasurement | 585*255*420mm |
| Poids brut | 17 kg |
