Passerelle de périphérie IoT DSGW-210

La passerelle IoT DSGW-210 est le produit phare de Dusun IoT. Il prend en charge plusieurs protocoles et fonctions informatiques de pointe. Vous pouvez trouver toutes les fonctionnalités que vous souhaitez dans notre produit de passerelle IoT DSGW-210. Explorez son charme en lisant sa liste de modèles, sa configuration RAM et eMMC, son résumé des fonctionnalités, son schéma fonctionnel, ses dessins mécaniques, ses paramètres matériels et ses performances de connectivité, ainsi que son intégration avec AWS LoRaWAN IoT Core et Azure IoT.
Table des matières
Passerelle de calcul de périphérie IoT dsgw-210
ModeWifi 2.4G/5GBlé 5.2Zigbee 3.0Z-WaveLoraLTE CatM1LTE Cat1batterie LiMatière & FilLTECat 4GPSECCSans fil M-bus/sub-g
DSGW-210-X-1
DSGW-210-X-2
DSGW-210-X-3
DSGW-210-X-4
DSGW-210-X-5
DSGW-210-X-6
DSGW-210-X-7
DSGW-210-X-8
DSGW-210-X-9
DSGW-210-X-10
DSGW-210-X-11
DSGW-210-X-12
DSGW-210-X-13
DSGW-210-X-14
DSGW-210-X-15
DSGW-210-X-16
DSGW-210-X-17
DSGW-210-F-18
DSGW-210-F-19
DSGW-210-F-20
DSGW-210-X-21
DSGW-210-X-22
DSGW-210-X-23
DSGW-210-B-24
DSGW-210-X-25
DSGW-210-B-26
DSGW-210-MQDC
DSGW-210-D-27
DSGW-210-D-28
DSGW-210-E-29
DSGW-210-F-30
DSGW-210-B-13
DSGW-210-B-1
DSGW-210-D-13
DSGW-210-D-1
REMARQUE : [1] représente EFR32MG21F768. [2] représente EFR32MG21F768
configurationRAMeMMC
-A1GB8GB
-B2GB8GB
-C1GB16GB
-D2GB16GB
-E512MB4GB
-F2GB32GB
Explication de la liste des modèles de la passerelle de calcul de périphérie IoT dsgw-210

Échantillon:Afin de s'assurer que les clients peuvent tester rapidement des échantillons, Dusun prépare 2 modèles, DSGW- 210-F-1, DSGW- 210-F-18. Si les clients ont besoin d'autres modèles, il peut d'abord tester sur 2 modèles et peut être personnalisé après le lot.

1. Introduction

1.1 Objet et description

DSGW-210 est un Passerelle IoT avec plusieurs protocoles et fonctions informatiques de pointe. Il fournit une connectivité fiable pour une large gamme d'appareils IoT sans fil. L'architecture modulaire de la passerelle offre la possibilité de personnaliser de nombreuses fonctionnalités de passerelle offrant une solution prête à l'emploi qui répond exactement à vos besoins. Les options incluent la batterie de secours cellulaire, Bluetooth, Wi-Fi, Ethernet, USB, ZigBee, Z-wave, Lora et Li.

1.2 Résumé des caractéristiques du produit

  • Prise en charge de l'alimentation 5V USB type-c
  • Prise en charge du protocole IEEE802.11ac, IEEE802.11a, IEEE802.11n, IEEE802.11g, IEEE 802.11b
  • Prend en charge 4G LTE CAT M1, CAT1, CAT4
  • Soutien Bluetooth 5.2
  • Soutenir ZigBee3.0
  • Prise en charge Z-WAVE
  • Soutenir LoRaWAN
  • Prise en charge du protocole Thread and Matter
  • Un port réseau variable WAN/LAN
  • Soutien USB2.0
  • Li-batterie de secours
  • Prise en charge de la norme LoRaWAN CLASS A/B/C
  • Compatible avec les serveurs de réseau grand public tels que The Things Industries, AWS, etc.
  • Prend en charge le bus WM

1.3 Schéma fonctionnel du matériel

schéma fonctionnel de la passerelle dsgw-210 IoT Edge Computing Gateway

2. Exigence mécanique

2.1 Dessins

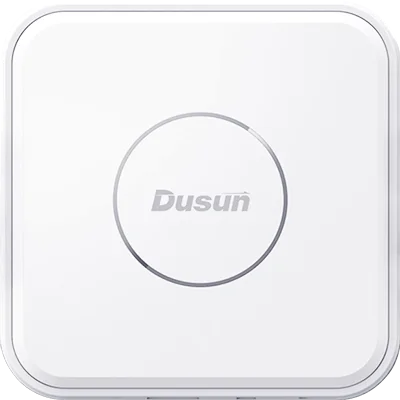

Passerelle de calcul de périphérie IoT dsgw-210

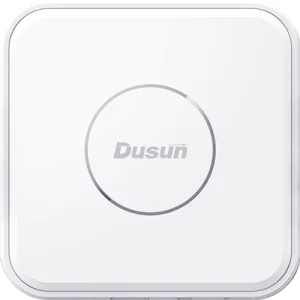

Image du produit DSGW 210 4

2.2 Interface et dimensions

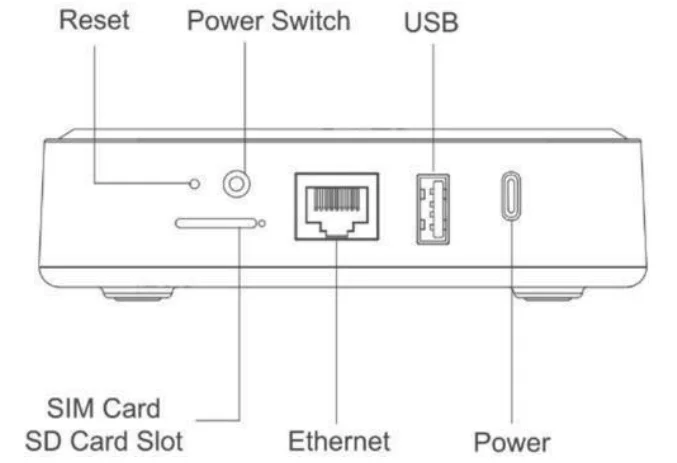

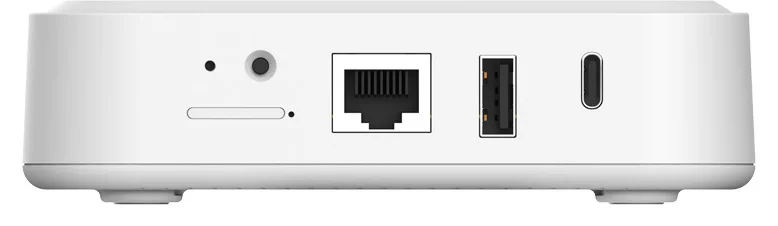

interface physique de la passerelle dsgw-210 IoT Edge Computing
Interfaces
dimensions et tailles de la passerelle dsgw-210 IoT Edge Computing
Dimension

3. Caractéristiques

3.1 Spécifications techniques

CatégoriesCaractéristiques
AlimentationUSB Type-C 5V/3A
Bouton de réinitialisationLe bouton de réinitialisation est un bouton à trou. Après avoir appuyé sur le bouton de réinitialisation pendant plus de 5 secondes, le localisateur sera restauré aux paramètres d'usine.
InterrupteurMarche/Arrêt
Interfaces réseauVariable WAN/LAN.
USBUSB2.0
Carte SIMMicro carte SIM
carte SD1
Indicateurs LED (RVB)1). LED d'alimentation et de batterie 2). LED sans fil 3) Indicateur LTE
Protocole sans filZigbee, Z-WAVE, BLE, Wi-Fi, LoRaWAN
AntenneAntenne PCB Zigbee/BLE, antenne Z-WAVE/Wi-Fi FPC
batterie Li5000mAH
Méthode d'installationPlat, Plafond, DIN
RTCHorloge en temps réel alimentée par une batterie embarquée
Cryptage matérielECC608
Température de fonctionnement-10 ℃ ~ 60 ℃
Température de stockage-40 ℃ ~ 85 ℃
Humidité de fonctionnement10% ~ 90%
Note IPIP22
RefroidissementDissipation thermique silicone/aluminium
En cours[email protected]

3.2 Exigence de performances

ProcesseurCortex A53 quadricœur
SystèmeLinuxDebian 9
RAMJusqu'à 2GB
eMMCJusqu'à 32GB
carte SDJusqu'à 128 Go
Performances Wi-Fi• Norme LAN sans fil IEEE :
IEEE802.11ac ; IEEE 802.11a ; IEEE802.11n ; IEEE802.11g ; IEEE 802.11b
• Débit de données:
Mode standard IEEE 802.11b : 1,2,5.5,11 Mbps
Mode standard IEEE 802.11g : 6,9,12,18,24,36,48,54, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX Mbit/s
IEEE 802.11n : MCS0~MCS7 @ bande HT20/2.4 GHz
MCS0 ~ MCS7 @ bande HT40/ 2.4 GHz
MCS0 ~ MCS9 @ bande HT40/ 5GHz
IEEE 802.11ac : MCS0~MCS9 @ bande VHT80/5GHz
• Sensibilité :
VHT80 MCS9 : [email protected]% PER(MCS9) /bande 5GHz
HT40MCS9 :[email protected]% PER(MCS9) /bande 5GHz
HT40MCS7 : [email protected]% PER(MCS7) /bande 2.4GHz
HT20MCS7 : [email protected]% PER(MCS7)/bande 2.4GHz
• Puissance de transmission:
IEEE 802.11ac : 13dBm @HT80 MCS9 /bande 5GHz
IEEE 802.11ac : 16dBm @HT80 MCS0 /bande 5GHz
IEEE 802.11n:14dBm @HT20/40 MCS7 /bande 5GHz
IEEE 802.11n : 16dBm @HT20/40 MCS0 /bande 5GHz
IEEE 802.11n : 16dBm @HT20/40 MCS7 /bande 2.4GHz
IEEE 802.11g : 16 dBm à 54 MHz
IEEE 802.11b : 18 dBm à 11 MHz
• Sécurité sans fil : WPA/WPA2, WEP, TKIP et AES
• Mode de fonctionnement : pont, passerelle, client AP
• Portée : 50 mètres minimum, champ libre
• Puissance d'émission : 17 dBm
• Taux de transmission le plus élevé : 300 Mbps
• Décalage de fréquence : +/- 50 KHZ
• Gamme de fréquences (MHz) : 2412.0 2483.5 ~ XNUMX XNUMX
• Basse fréquence (MHz) : 2400 XNUMX
• Haute fréquence (MHz) : 2483.5 XNUMX
• Eirp (puissance isotopiquement rayonnée équivalente) (mW) < 100 mW
• Bande passante (MHz) : 20 MHz/40 MHz
• Modulation : BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM
Bluetooth-Performance• Puissance d'émission : 19.5 dBm
• Portée : 150 mètres minimum, champ libre
• Sensibilité de réception : [email protected]% BER
• Décalage de fréquence : +/- 20 KHZ
• Gamme de fréquences (MHz) : 2401.0 2483.5 à XNUMX XNUMX
• Basse fréquence (MHz) : 2400 XNUMX
• Haute fréquence (MHz) : 2483.5 XNUMX
• Eirp (puissance isotopiquement rayonnée équivalente) (mW) < 10 mW
• Bande passante (MHz) : 2 MHz
• Modulation : GFSK
Zigbee (fil)
Performance
• Puissance d'émission : 17.5 dBm
• Portée : 100 mètres minimum, terrain ouvert
• Sensibilité de réception : -94 dBm
• Décalage de fréquence : +/- 20 KHZ
• Gamme de fréquences (MHz) : 2400.0 2483.5 à XNUMX XNUMX
• Basse fréquence (MHz) : 2400 XNUMX
• Haute fréquence (MHz) : 2483.5 XNUMX
• Eirp (puissance isotopiquement rayonnée équivalente) (mW) < 100 mW
• Bande passante (MHz) : 5 MHz
• Modulation : OQPSK
Performances Z-wave• Puissance TX jusqu'à 13 dBm (20 mW)
• Sensibilité RX : @100kbps-97.5dBm
• Portée : 100 mètres minimum, terrain ouvert
• Fréquence par défaut : 916 MHz (pays différent avec une fréquence différente)
LoRaWAN• Prise en charge de la bande de fréquence : RU864, IN865, EU868, US915, AU915, KR920, AS923
• Puissance TX jusqu'à 27dBm, sensibilité RX jusqu'à -139dBm @SF12, BW125kHz
• Portée : 10 KM maximum, en champ libre
• Protocole : V1.0 Classe A/Classe B/Classe C et V1.0.2 Classe A/Classe B/Classe C • Gain d'antenne LoRa : 3/5 dBi en option
• Type d'antenne Lora : Omnidirectionnelle
• Mode de fonctionnement Lora: Full/half-duplex (en option)
LTE Cat M1Bande de fréquence de fonctionnement : 850/900/1800/1900MHZ
• Global:LTE:FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28
• Amérique du Nord : LTETDD : B2/B4/B12/B13
• LTE TDD : B39 (pour cat. M1 uniquement)
LTE Cat1• Lecteur de disquettes LTE : B2/B4/B5/B12/B13
• WCDMA : B2/B4/B5
• Débit de données LTE FDD : 10(DL)/5(DL)
M_BUS sans fil• Bande 868 MHz et 434 MHz 169 MHz (Mode N)
• Wireless Gecko prend en charge toutes les configurations Wireless M-Bus PHY, conformément à la norme EN13757-4 (dans les deux sens dans tous les cas) :
• Mode S
• Mode T
• Mode R2
• Mode C
• Mode N (tous index, index 3/9/12 uniquement sur Série 2)
• Mode F

4. Exigences d'AQ

4.1 Informations sur la qualité et les tests

Informations DescriptionStandard (Oui) personnalisé (Non)
Test ESDOui
Analyse d'antenne RFOui
Tests environnementauxOui
Test de fiabilitéOui
CertificationsFCC, CE, Bluetooth (BQB), PTCRB, RoHs

5. Les scénarios d'application

Le DSGW-210-X-4 prend en charge l'intégration avec AWS ou Azure IoT par Things Stack préinstallé, qui est un serveur réseau LoRaWAN de niveau entreprise. The Things Stack en tant que serveur de réseau LoRaWAN open source fournit une meilleure solution de communication entre les appareils. Les utilisateurs peuvent connecter les appareils LoRaWAN existants et gérer la communication entre eux en utilisant l'infrastructure existante d'Azure IoT ou d'AWS. Tels que la gestion de leurs appareils LoRaWAN pour comprendre l'état des appareils et des passerelles, la mise à jour des caractéristiques signalées par l'appareil, la proposition de liaisons descendantes en fonction des attributs souhaités de l'appareil et l'envoi chiffré de bout en bout

5.1 L'architecture entre DSGW-210 et Azure IoT

Le schéma suivant décrit l'architecture de l'intégration et détaille les flux de données de liaison montante et descendante entre le DSGW-210 et Azure IoT.
4119543e4f47abfc41aad7b25dd8d15

L'intégration entre Azure IoT Hub et DSGW-210B comprend les trois fonctionnalités suivantes : Gestion des messages de liaison montante : le DSGW-210B publie des messages de liaison montante vers le hub Azure IOT des utilisateurs Création et suppression d'appareils : les utilisateurs peuvent gérer les appareils LoRaWAN dans Azure État de mise à jour de l'IoT dans le jumeau d'appareil : les utilisateurs peuvent mettre à jour les propriétés provenant des appareils LoRaWAN. Dans le même temps, les utilisateurs peuvent proposer les liens descendants en fonction des propriétés souhaitées de l'appareil

5.2 L'architecture entre DSGW-210 et AWS

dsgw-210 IoT Edge Computing Gateway s'intégrant à AWS IoT core

La passerelle DSGW-210 IoT Edge réduit le temps d'intégration et les maux de tête avec AWS IoT Core pour LoRaWAN. Les utilisateurs peuvent s'intégrer directement à AWS IoT Core via la pile d'objets déployée sur le Passerelle AWS LoRaWAN. C'est une opération simple. L'utilisateur vient de s'intégrer à l'AWS IOT Core via une intégration par défaut. L'intégration entre le DSGW-210B et le cœur AWS IoT est principalement liée aux flux de données de liaison descendante et montante entre eux. En plus de cela, les utilisateurs peuvent revendiquer et créer un nouvel appareil dans AWS IoT Core, qui peut être synchronisé dans le DSGW-210B. Le plus important est que cette intégration soit mise en œuvre via un chiffrement de bout en bout au niveau LoRaWAN.
