Spécifications du capteur de mouvement PIR MIR-IR100

Table des matières

1. Description du produit du capteur PIR

1.1. Objectif et description

Le capteur de mouvement PIR MIR-IR100 utilise lentille de Fresnel se concentrer sur la lumière infrarouge émise par le corps humain, afin de détecter efficacement tout mouvement à sa portée. Même sans lumière visible, il peut toujours fonctionner efficacement.

En utilisant protocole de communication sans fil Zigbee, le capteur de mouvement PIR présente un trafic de données minimal, une faible consommation d'énergie et une sécurité des données cryptées.

Pour résister à la fois aux dommages et au retrait, le capteur PIR est conçu pour être compact et discret, ce qui le rend difficile à détecter par des tiers, améliorant ainsi sa sécurité.

Lors de l'installation du capteur PIR, assurez-vous que l'emplacement est stratégiquement choisi pour maximiser cette plage de protection.

Ce capteur PIR est polyvalent et peut être utilisé comme un excellent choix pour une variété d'environnements, notamment maisons, hôtels et bureaux.

1.2. Résumé des fonctionnalités du capteur PIR
  • Très sensible;
  • Facile à installer et à configurer;
  • Restez connecté 24h/7 et XNUMXj/XNUMX ;
  • Alerte précoce intelligente ;
  • Lumière anti-blanche ;
  • Indicateur de batterie faible ;

2. Conception mécanique du capteur PIR

2.1. Dessin complet
dessin complet du capteur pir
2.2. Dimension (48x53.2 mm) avec base à ventouse
dimension du capteur pir avec base d'aspiration
2.3. Interfaces externes
interfaces externes du capteur pir

3. Spécifications du capteur PIR

3.1. Spécifications techniques
Produit Paramètre
Passerelle Zigbee 3.0
Tension de travail 3V DC
Température de fonctionnement ‒10°C à +55°C
Température de stockage ‒25°C à +55°C
Indication de batterie faible Oui
Distance de détection 8M
Angle de détection 90 °
Vie de la batterie Plus d'un an (20 fois par jour)
Dimension Ø48 x 53.4 mm
Performances Zigbee ● Puissance d'émission : 10 dBm
● Portée : 80 mètres maximum, champ ouvert Sensibilité de réception : -94 dBm
● Décalage de fréquence : +/-20KHZ
● Gamme de fréquences (MHz) : 2401.0 ~ 2483.5 Basse fréquence (MHz) : 2400
● Haute fréquence (MHz) : 2483.5
● PIRE (puissance équivalente rayonnée isotopiquement) (mW) < 100 mW Bande passante (MHz) : 5 MHz
● Modulation : OQPSK

4. Comment configurer le capteur PIR

Première étape: Allumez le capteur PIR

allumer le capteur pir

Deuxième étape: Appuyez sur le bouton de réinitialisation pendant 5 secondes et relâchez, la LED verte du capteur PIR clignotera, ce qui signifie qu'il est en cours d'intégration.

à bord du capteur pir

5. Comment installer le capteur PIR

Première étape : choisissez le point d'installation.

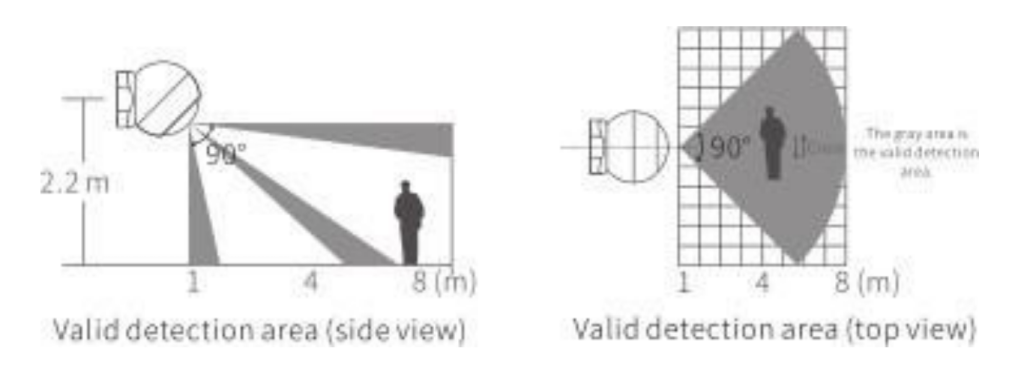

Installez le capteur PIR à l'endroit où des personnes peuvent être détectées en train de traverser. Il est recommandé d'installer le capteur à environ 2.2 m au-dessus du sol. Comme le montre la figure suivante :

comment choisir l'emplacement d'installation du capteur pir

Deuxième étape : installez le capteur PIR.

Retirez le film protecteur de l'adhésif sur la base d'aspiration du capteur PIR et fixez le bas au mur comme le montre l'image suivante :

comment installer un capteur pir sur le mur
